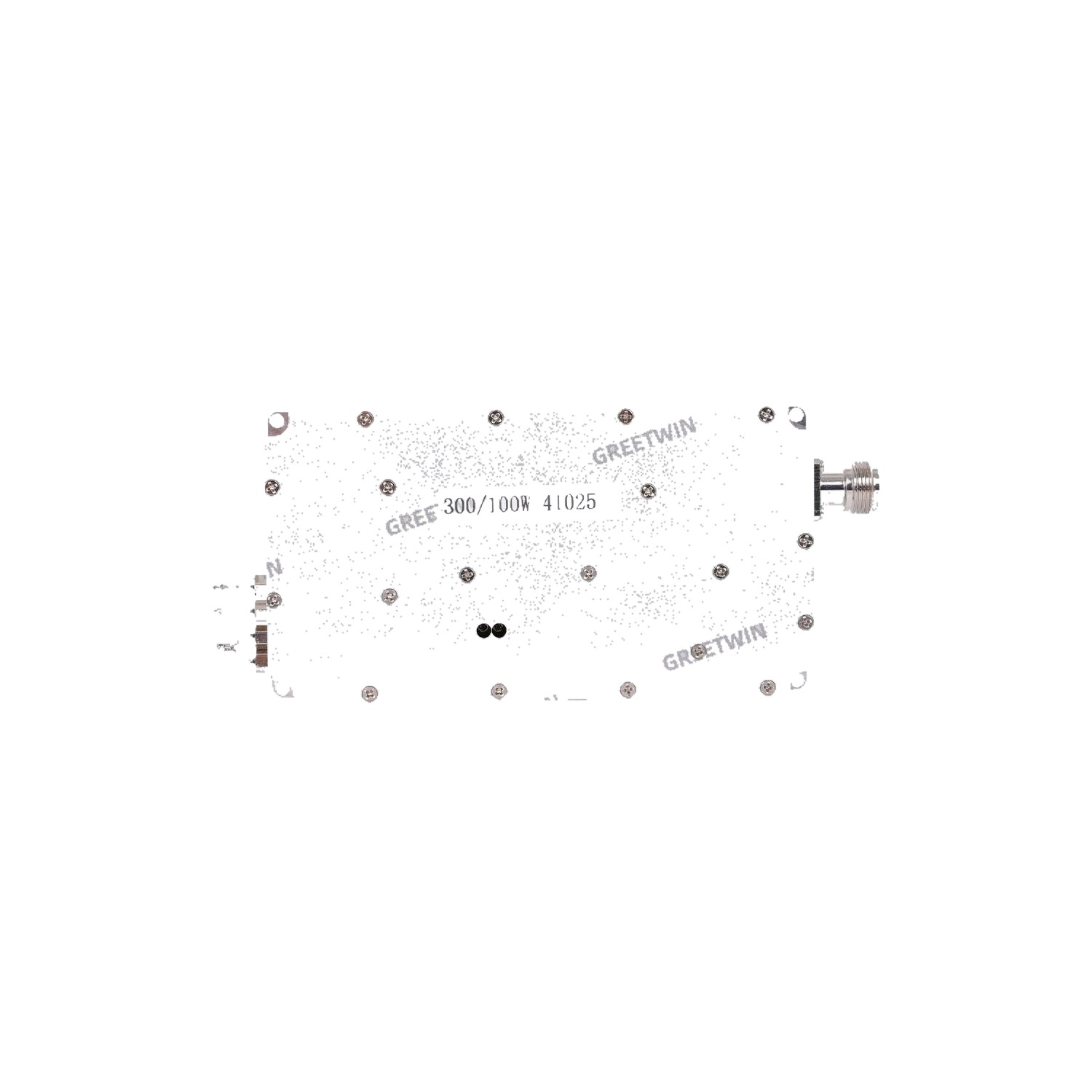

Módulo de inhibición 100 W de banda ancha · Modelo JM100
Módulo amplificador de banda ancha de 100 W en clase AB con tecnología GaN sobre SiC, para inhibidores de drones, celular y RCIED. La versión mostrada opera de 300 a 1500 MHz con ganancia de 50 dB y potencia de saturación de 100 W. Impedancia de 50 ohm en entrada y salida, con disipador externo requerido.
- Frecuencia
- 300-1500 MHz
- Potencia
- 100 W
- Ganancia
- 50 dB
Características
- Diseño GaN clase AB de banda ancha instantanea
- Impedancia de 50 ohm en entrada y salida
- Ligero, compacto y de alta fiabilidad
- Componente clave para armar inhibidores de señal
Especificaciones
| Frecuencia de operación | 300-1500 MHz |
|---|---|
| Potencia pico de salida | 100 W |
| Ganancia | 50+-3 dB |
| VSWR entrada/salida | 2:1 |
| Voltaje de operación | 28-30 V |
| Consumo de corriente | 10 A (a 100 W) |
| Temperatura de la carcasa | -20 C a 85 C |
| Dimensiones | 168.5 x 82.8 x 26.5 mm |
| Peso | 0.75 kg |
